濟南振興銀座電力監控系統的設計與應用
基本信息：
項目名稱：濟南振興銀座電力監控系統的設計與應用
項目地點：濟南
實施時間：2011年9月
項目地點：濟南
實施時間：2011年9月
項目簡介：
濟南振興銀座位于山東省濟南市經十路。

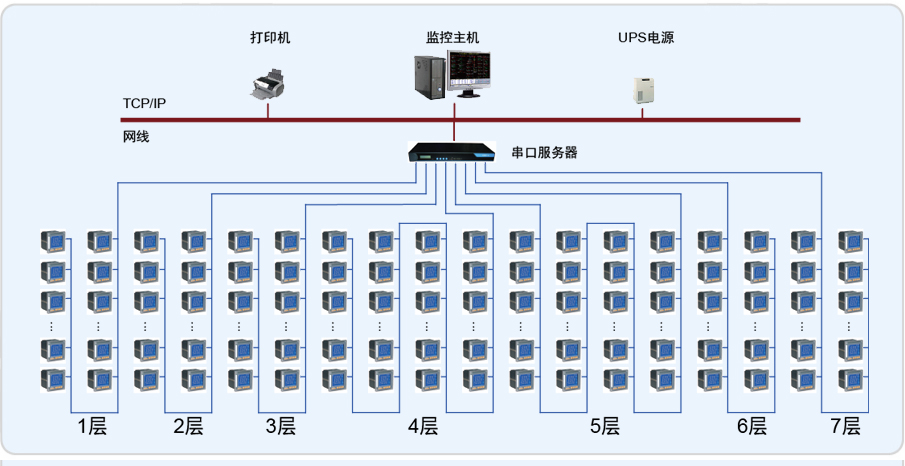

本項目電力監控系統采用分布式結構，為現場層、通訊層和后臺監控層?，F(xiàn)場層指分布于于各樓層動力箱及地下配電室內的安科瑞系列儀表，通訊層包括NPORT5630-16串口服務器、網絡交換機等，后臺監控層包括計算機、打印 機、UPS電源等。通訊層及后臺監控層都位于地下監控室內?，F(xiàn)場所有安科瑞系列儀表通過屏蔽雙絞線拉到地下監控室內，與串口服務器相連，經交換機與計算機連接，實現數據采集。
系統實現的功能：
1、實時顯示:各饋線回路電壓、電流、功率、功率因數及頻率等監測信息實時刷新，配電室整體一次圖形式直觀動態顯示；
2、趨勢分析:完成對各配電回路的電壓、電流或功率實時和歷史趨勢曲線的繪制，便于分析該回路配電運行工況，調配三相配電平衡和削峰填谷；
3、電能管理:完成對各回路的電能集抄功能，并自動生成符合客戶管理需求的用電報表，所有報表或圖表支持查詢打印功能；
4、事件報警:對各監測點的通訊狀態或異常用電進行報警，便于管理人員實時掌握并分析配電運行情況。
