綜合管廊消防設備電源監控系統解決方案
1、概述
綜合管廊中消防設備占比較多，AFPM系列消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源進行實時監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、錯相以及過流(過載)等故障信息并實時報警、記錄的監控系統。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可以有效避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，保障消防聯動系統的可靠性。
2、參考標準
GB 50116-2013 《火災自動報警系統設計規范》
GB25506-2010 《消防控制室通用技術要求》
GB50116-2013 《火災自動報警系統設計規范》
GB28184-2011 《消防設備電源監控系統》
3、配置方案

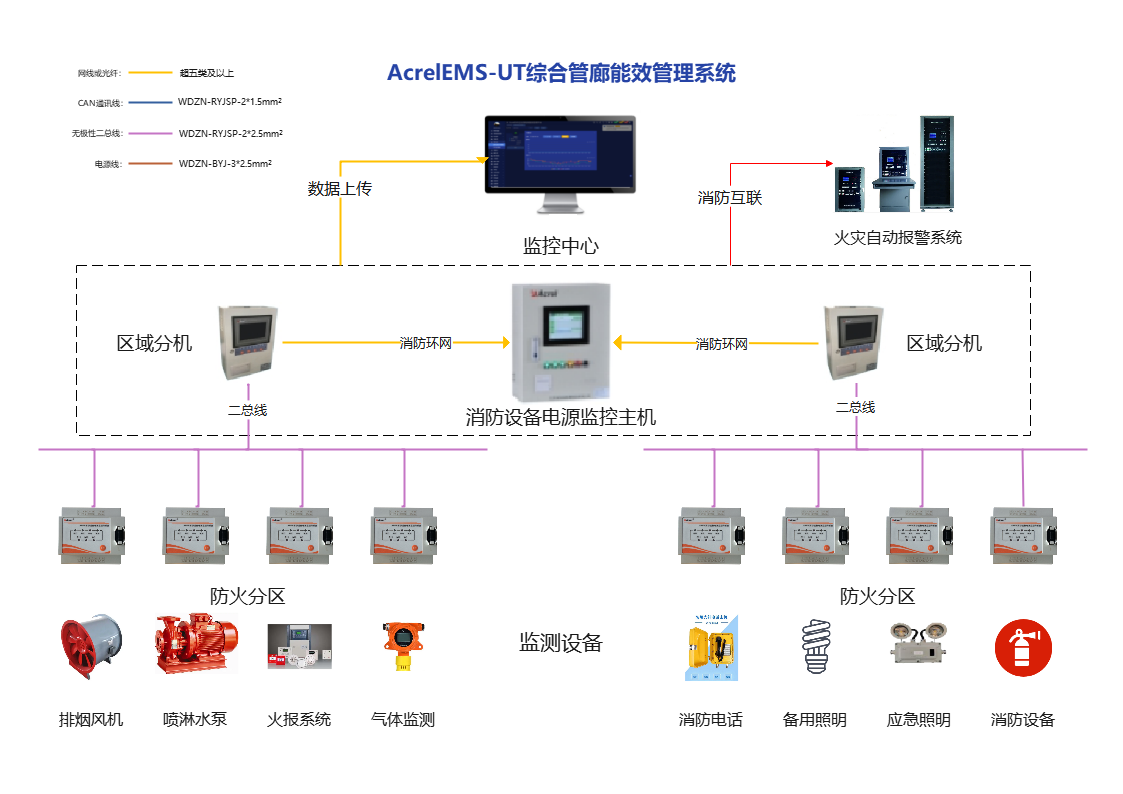

4、系統結構
消防設備電源監控系統作為火災自動報警系統的預警子系統，由消防設備電源監控主機、區域分機、消防電源監控模塊組成，通過現場消防環網和消防二總線構成一套完整的對消防設備電源工作狀態實時監視的系統，數據可集成至管廊的AcrelEMS-UT能效管理系統并提供預警信號。
5、系統功能
● 具有過壓、欠壓、過流（僅限具有電流檢測產品）報警；
● 提供兩路開關量輸入功能，可監測開關狀態；
● 提供一路繼電器輸出，可連接報警控制回路；
● 具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場情況，為消除故障提供依據；
● 采用現場二總線通訊技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息；
● 集成度高，網絡化，智能化程度高，動作特性合理。
