生物制藥配電室綜合監控系統解決方案
1、概述
配電室綜合監控系統實現配電室環境監測、有害氣體監測、安防監控、采暖通風、門禁、燈光、風機、除濕機、空調控制等功能。實現動力環境各數據的檢測與設備控制，實現動力環境優化，避免運行環境的失控導致配電設備運行故障，保證維護人員安全，延長設備使用壽命，減少配電室粗放式管理導致成本過高，同時實現配電動力環境的分布式遠程管理。
2、參考標準
GB50052-2009 《供配電系統設計規范》
GB12663-2019 《入侵與緊急報警系統 控制指示設備》
GB/Z 14429-2005《遠動設備及系統-第1-3部分 總則 術語》
3、配置方案
Acrel-2000E配電室綜合監控系統，可實現開關柜運行監控、高壓開關柜帶電顯示、母線及電纜測溫監測、環境溫濕度監測、有害氣體監測、安防監控，可對燈光、風機、除濕機、空調控制等設備進行聯動控制。實現動力環境各數據的檢測與設備控制，優化動力環境，避免運行環境的失控導致配電設備運行故障，保證維護人員安全，延長設備使用壽命，實現配電動力環境的分布式遠程管理。
4、系統結構
5、系統功能
● 配電室環境監控

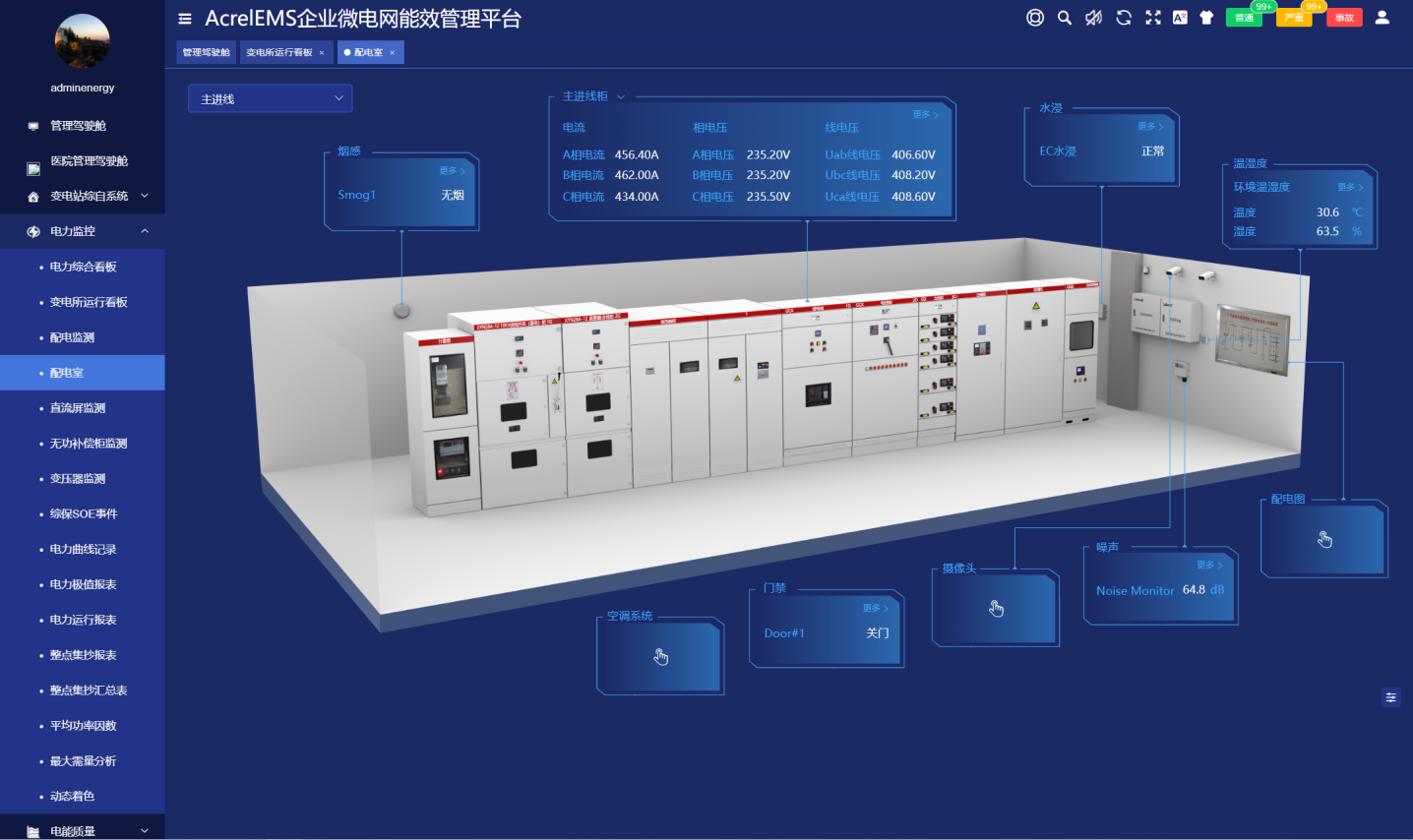

通過繪制配電室2.5D圖形，并在其中綁定數據，從而展示當前配電室浸水、溫濕度、門禁、視頻、煙霧、噪音、SF6氣體以及空調、風機運行狀況。
