為了消除配電系統諧波對機場設備的影響，方案配置ANAPF有源濾波器，濾除電網2~31次諧波干擾。
ANAPF系列有源電力濾波裝置，以并聯方式接入電網，通過實時檢測負載的諧波和無功分量，采用PWM變流技術，從變流器中產生一個和當前諧波分量和無功分量對應的反向分量并實時注入電力系統，從而實現諧波治理和無功補償。
JB/T11067-2011 《低壓有源濾波裝置》
GB/T14549-1993 《電能質量公用電網諧波國家標準》
GB/T 15576-2020《低壓成套無功功率補償裝置》
DL/T1216-2019《低壓靜止無功發生裝置技術規范》
《全國民用建筑工程設計技術措施—節能專篇：電氣》
《江蘇省電力保護條例》
《上海軌道交通無功補償及諧波治理指導意見》
① 集中補償：變電所內按照變壓器容量配置，一般按照變壓器低壓側斷路器額定電流的20%左右配置諧波補償，單位：A。比如2000kVA變壓器，按照運行負荷率80%計算，補償容量為461A，建議按照500A配置，每臺變壓器配置一套ANAPF，安裝在無功補償柜和負載之間，用于集中補償；
② 就地補償：醫院中含有多種醫療設備，如CT、DR、MR、UPS等，這類設備電流波動快，對配電系統的沖擊較大，且會產生諧波電流，容易導致精密治療和診斷設備的故障率增大，甚至縮短使用壽命。

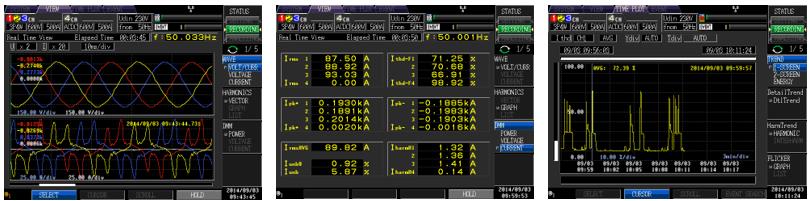

由圖可知，CT機諧波含量較大，且畸變十分嚴重，這類設備諧波含量很大，是產生諧波干擾最大的設備。根據相關測量結果來看，這類設備的諧波畸變率一般都在35%~45%之間，有些設備諧波含量更是高達60%。對于新建醫院，建議對該類諧波源處諧波進行就地治理，就地補償容量計算宜按照設備額定電流的40%計算補償容量。如CT機額定功率Pe=150kW，計算電流電流Ijs=285A，諧波補償容量建議選擇100A。
